СП 542.1325800.2024

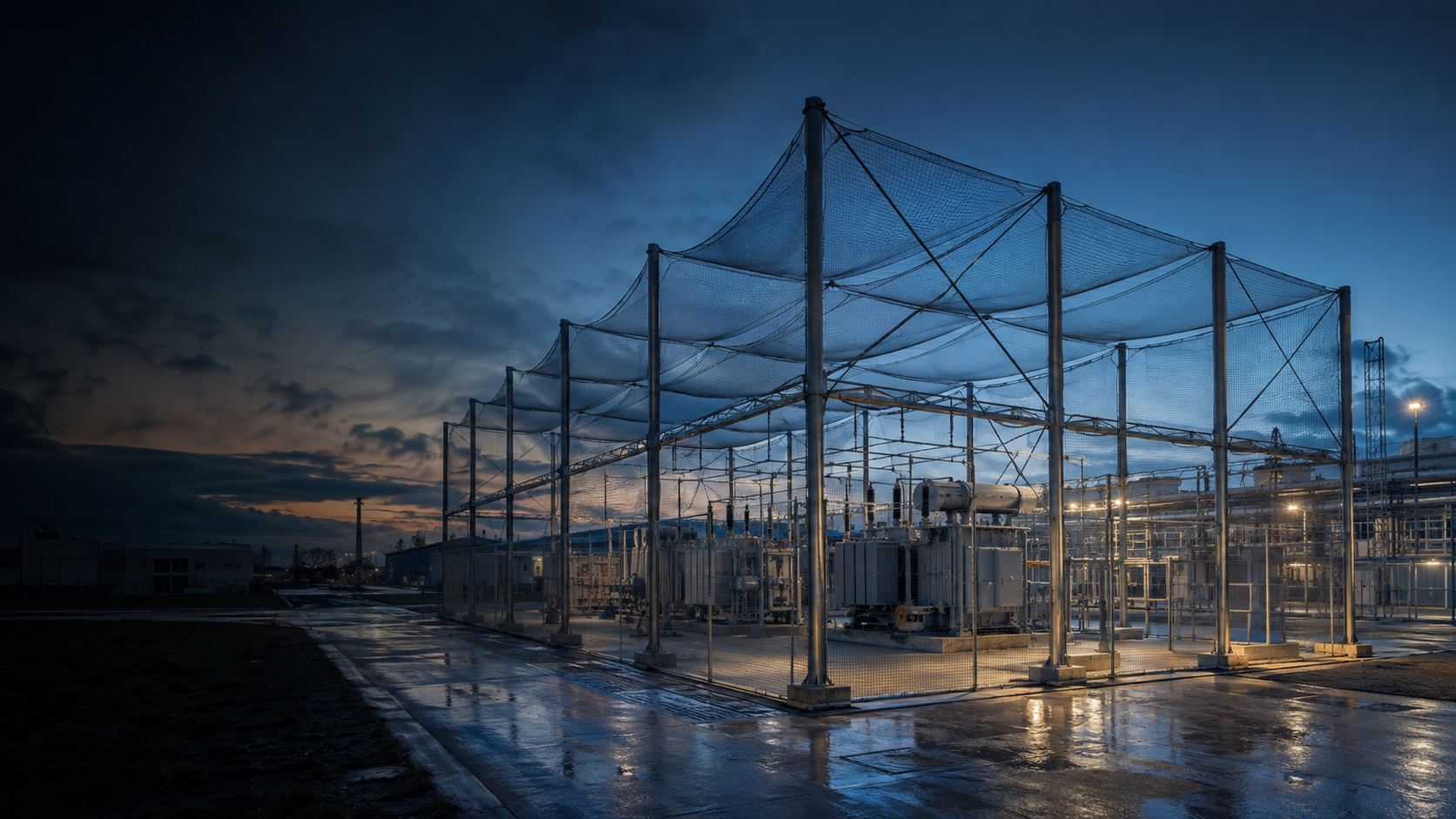

Проектирование ЗОК по СП 542

Разрабатываем защитные ограждающие конструкции для промышленных, энергетических и инфраструктурных объектов. Определяем конструктивную схему, выполняем расчёт нагрузок и готовим комплект решений для изготовления и монтажа.

Скачать опросный лист

Независимые и зависимые каркасыСетчатые, тросовые и комбинированные решения

Противоосколочные элементыПо заданию на проектирование

ПД + РДСостав под задачу объекта

01 / Подход

От исходных данных — к обоснованному решению

Проект начинается не с выбора сетки, а с определения уровня защиты объекта, сценария воздействия и критических зон. Мы сопоставляем их с геометрией площадки, несущими конструкциями, пожарными проездами и условиями эксплуатации; после этого выбираем независимый или зависимый каркас, улавливающие и противоосколочные элементы и подтверждаем решение расчётом.

На выходе заказчик получает согласованный состав раздела «Конструктивные решения»: описание ЗОК, расчётные воздействия, схемы расположения, фундаменты и крепления, узлы, детали и спецификацию — в объёме, установленном заданием на проектирование.

Нормативная база

СП 542 — коротко и по делу

Действующий свод правил для проектирования защитных ограждающих конструкций от БПЛА. Утверждён приказом Минстроя России от 25.12.2024 № 910/пр, действует с 26.01.2025.

01Уровень и сценарий воздействия задаются до выбора конструкции.

02Каркас, сетки, узлы, основания и расстояния подтверждаются расчётом.

03Для зависимой схемы проверяется несущая способность защищаемого объекта.

Скачать памяткуPDF · краткое изложение СП 542 Карточка действующего документа ↗

Памятка носит информационный характер и не заменяет официальный текст свода правил, исходные данные и проектную документацию.

Инженерные примеры

Чертёж рядом с реальным видом

Без декоративных псевдосхем: показываем исходный инженерный материал и визуальную проверку геометрии. Все примеры — демонстрационные, не типовые решения.

Подстанция 10×20 м

План и фасады показывают габаритную компоновку пространственной опоры, технологические проходы и сетчато-матовое ограждение. На листе предусмотрены точки крепления и опирания на ограждаемую конструкцию.

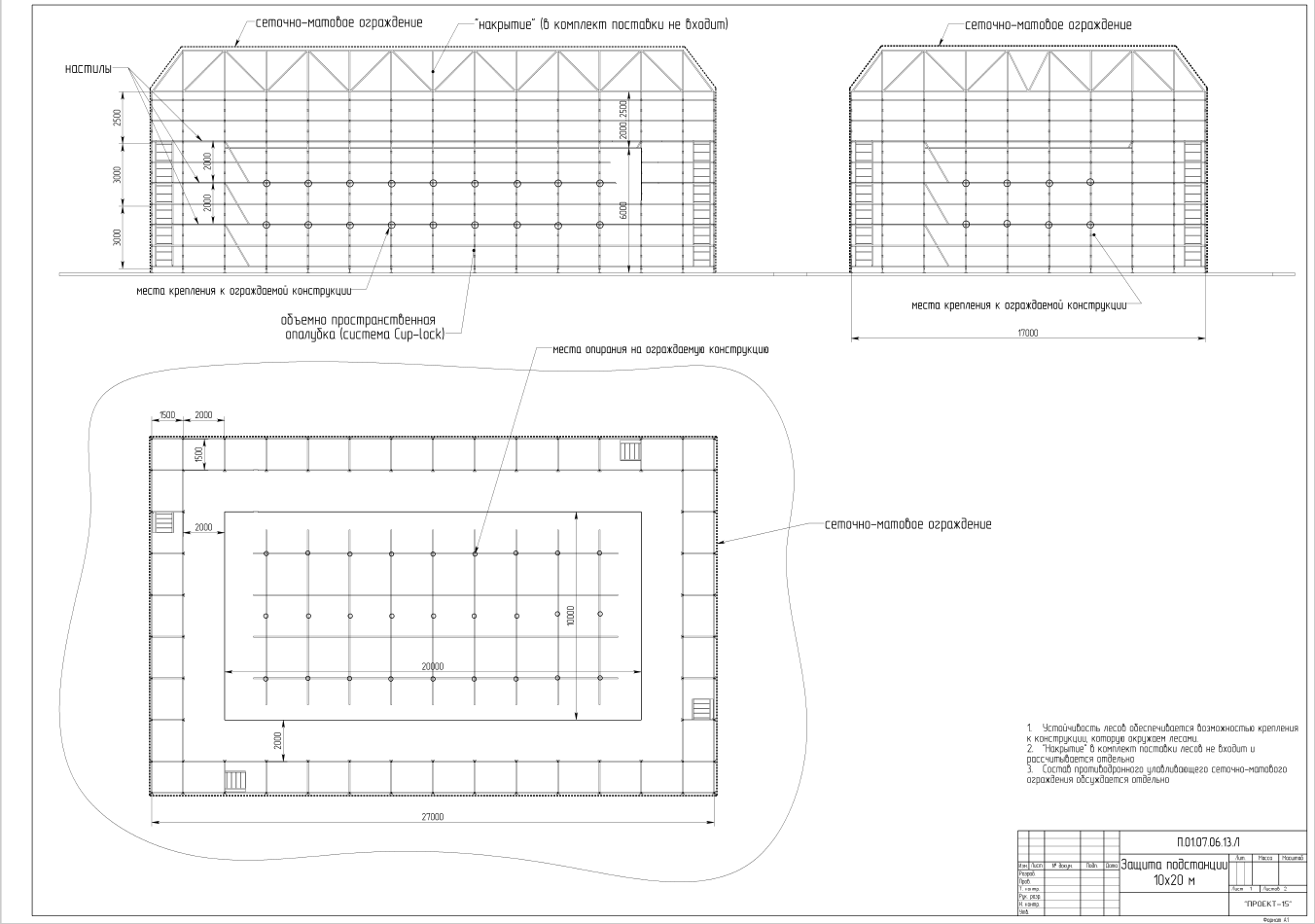

Инженерный лист компоновки защитного ограждения вокруг подстанции 10 на 20 метров — Инженерный лист

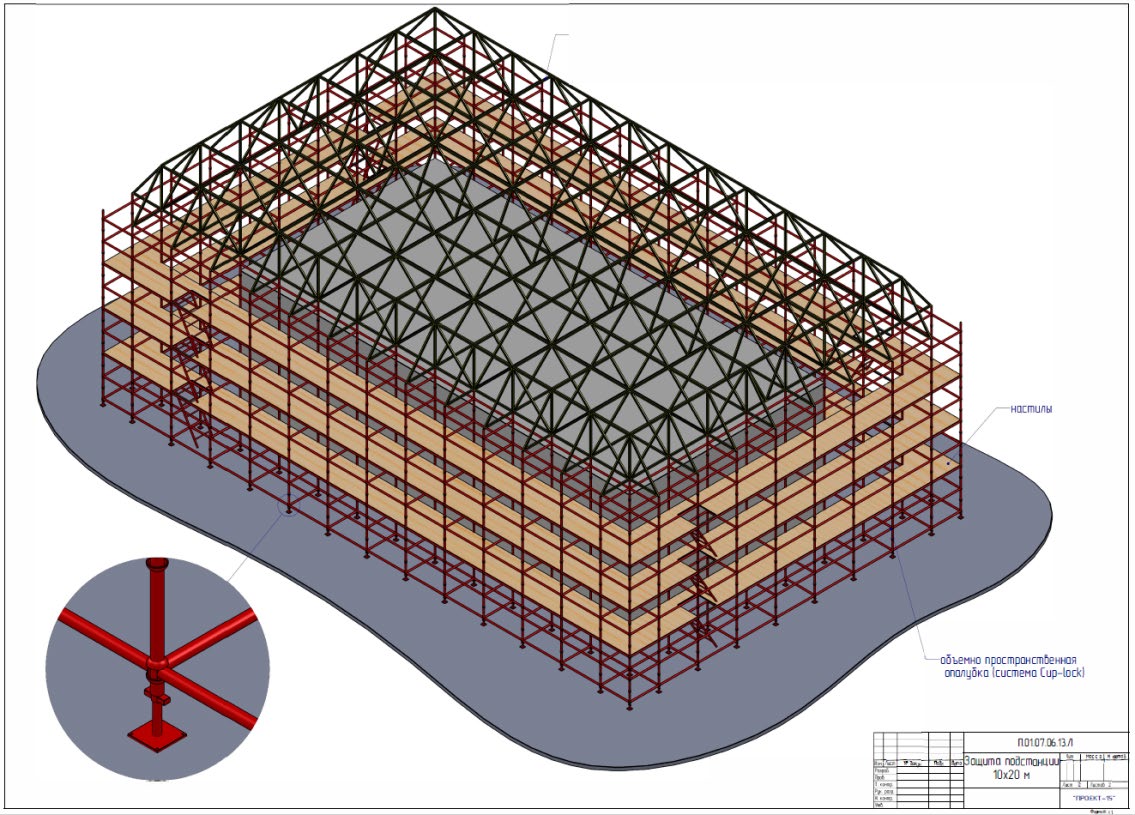

BIM-модель пространственного каркаса с сетчато-матовым ограждением вокруг подстанции — BIM-модель

Демонстрационная эскизная компоновка. Тип опирания, размеры, сетки, узлы и основания должны быть подтверждены исходными данными, обследованием и расчётом.

Цилиндрический резервуар Ø32 м

Инженерный лист показывает кольцевую пространственную систему и радиальную верхнюю конструкцию. Фото-аналог демонстрирует реальную конструктивную основу из инвентарных лесов.

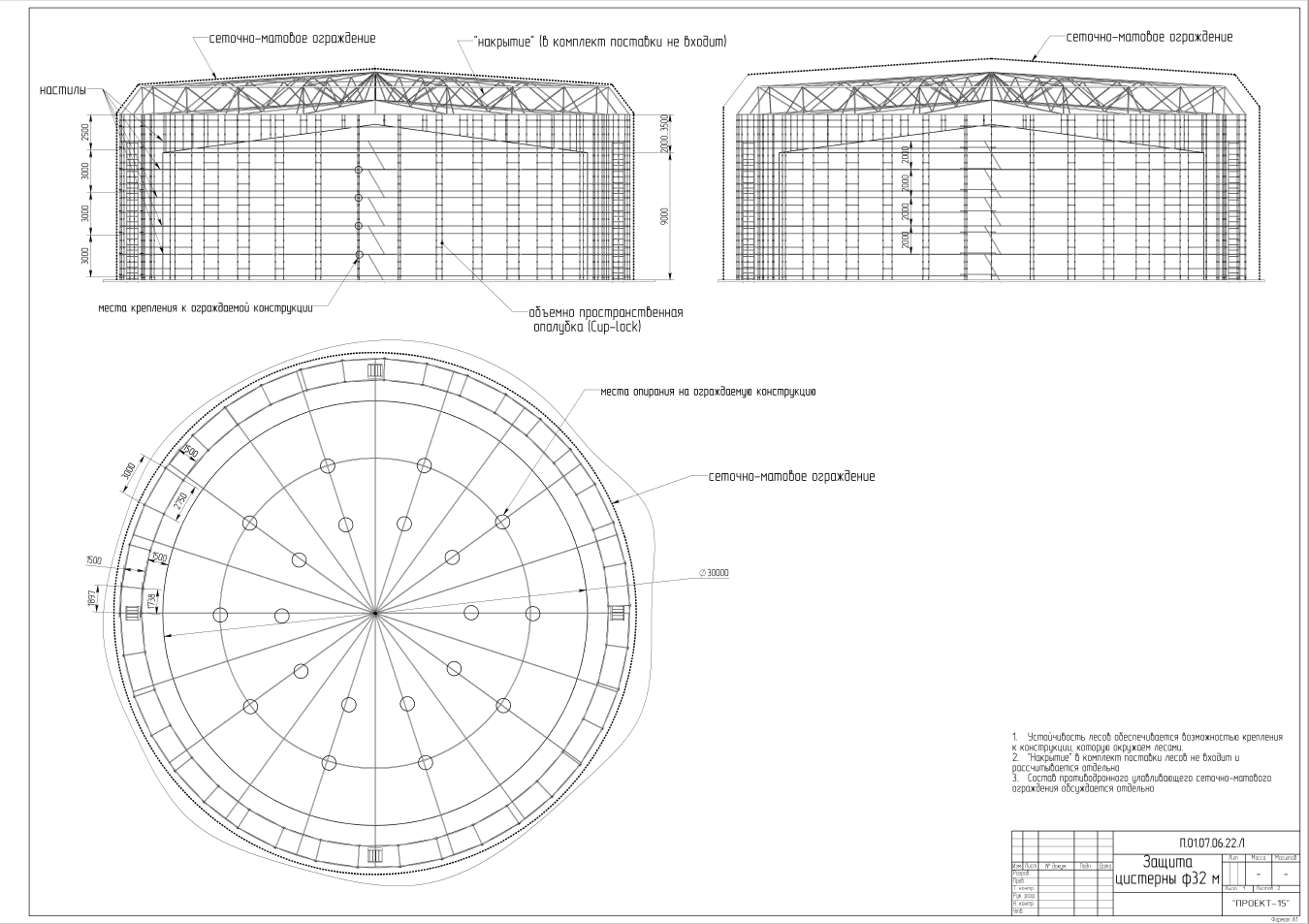

Инженерный лист защитной компоновки вокруг цилиндрического резервуара диаметром 32 метра — Инженерный лист

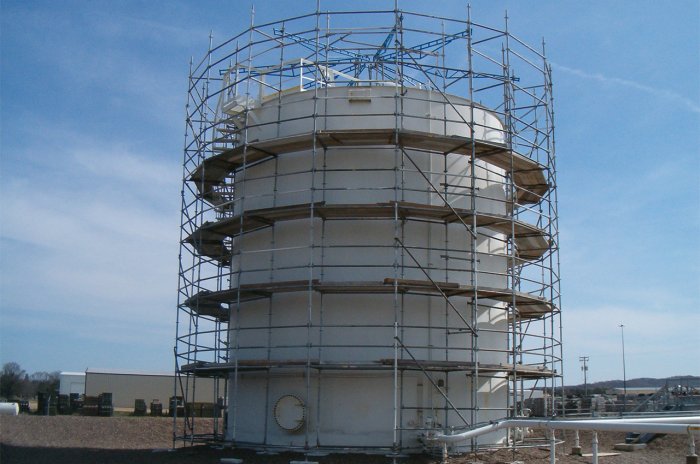

Реальный каркас инвентарных лесов вокруг вертикального цилиндрического резервуара без защитной сетки — Фото-аналог каркаса

На фотографии нет комплектной ЗОК: улавливающая сетка и противоосколочные элементы не установлены. Защитные характеристики подтверждаются только для рассчитанного решения.

Приложение А СП 542

Три независимых признака конструкции

СП допускает применение опорных конструкций на основе строительных лесов, железобетонных и других пространственных систем при подтверждении их несущей способности. Для объектов с регулярной геометрией могут рассматриваться инвентарные системы; для сложных пролётов — специальные элементы и комбинированные схемы.

По опиранию

Независимая — нагрузки передаются на собственные опоры и фундаменты, минуя защищаемый объект
Зависимая — опоры размещаются на существующих конструкциях после обследования и поверочного расчёта

По улавливающему элементу

Стальные канаты
Металлические или полимерные сетки
Железобетонные / габионные решения
Комбинированные варианты

По противоосколочным элементам

Без противоосколочных элементов
С предусмотренными СП вариантами: тюфяки, маты, стенки и иные решения

03 / Состав проекта

Всё необходимое — в одном рабочем комплекте

Исходные данные становятся рабочей моделью

Связываем геометрию объекта, расчётные воздействия, опорную систему, улавливающие элементы и требования эксплуатации в одном решении.

габариты и отметкиветер, снег, гололёднагрузки и устойчивостьузлы и основанияпожарный доступобслуживание и демонтаж

На выходе

Текстовая и графическая части, расчётная записка, планы, схемы, разрезы, узлы и спецификация — в составе, согласованном заданием.

PDF — согласование и печатьDWG — рабочие чертежиXLSX — спецификация

Комплект достаточен для передачи в изготовление и монтаж в пределах согласованного состава работ.

04 / Начало работы

Один опросный лист вместо длинной переписки

Заполните то, что уже известно об объекте, и приложите планы или фотографии. Если части данных пока нет — мы уточним её после первичного просмотра.

Скачать опросный лист ЗОК

ООО «ТехноБарьер»ОЛ-ЗОК-01

DOCX

Опросный лист
по проектированию ЗОК

Версия 1.0Можно заполнить на компьютере

Обсудим объект

Покажите, что нужно защитить. Мы предложим, как это спроектировать.

Для первой оценки достаточно адреса, краткого описания задачи, плана территории и нескольких фотографий. Конфиденциальные материалы принимаем после оформления соглашения о неразглашении.

Отправить материалыinfo@technobarrier.ru Позвонить инженеру+7 915 378-08-56

Ваше имя *

Введите ваше имя

Телефон *

Введите корректный номер

Компания

Направление *

Выберите направление

Сообщение

ЗАЯВКА НА ПРОЕКТИРОВАНИЕ

Обсудим проект ЗОК для вашего объекта

Пришлите основные данные об объекте — инженер уточнит задачу и состав проектных работ.
