Профиль угроз
Тип, масса, скорость, предполагаемая масса заряда, возможность сброса и осколочного воздействия.
Инженерная база / анализ угроз
Классификация угроз БПЛА и способы защиты объектов
Масса и скорость беспилотника влияют на ударную нагрузку, но не определяют решение в одиночку. Для выбора защиты также учитываются сценарий атаки, возможное осколочное воздействие, геометрия объекта и условия эксплуатации.
Тип и масса БПЛА
Скорость воздействия
Сценарий применения
Критические зоны объекта
Требуемый уровень защиты
СП 542.1325800.2024 · таблицы 6.1 и 6.2
Уровни защиты объекта от БПЛА
Номер уровня читается не как шкала «от слабого к сильному»: 1-й уровень охватывает самый широкий набор указанных в СП типов БПЛА, 4-й — только малый БПЛА. Уровень определяет эксплуатирующая организация на основании отраслевых или объектовых документов либо заказчик в задании на проектирование.
СП 542.1325800.2024 не связывает увеличение номера уровня с увеличением массы БПЛА. Масса, скорость БПЛА, масса взрывчатого вещества и наличие осколочного воздействия задаются как исходные данные для расчёта. Сам СП 542 в таблицах 6.1 и 6.2 не устанавливает опубликованные на прежней версии страницы диапазоны массы и скорости.
| Тип БПЛА | 1-й уровень | 2-й уровень | 3-й уровень | 4-й уровень |
|---|---|---|---|---|
| Малый | ● | ● | ● | ● |
| Лёгкий | ● | ● | ● | — |
| Средний | ● | ● | — | — |
| Средний с возможностью поражения осколками | ● | — | — | — |
Масса, скорость, заряд и поражающие факторы задаются в исходных данных. Эта матрица не подбирает сетку, каркас или безопасное расстояние.
Показать состав элементов по таблице 6.1
| Элемент конструктивного решения | 1-й | 2-й | 3-й | 4-й |
|---|---|---|---|---|
| Защитные сетки | ● | ● | ● | ● |
| Дополнительные защитные сетки | ● | ● | ● | — |
| Ограждения из стальных канатов | ● | ● | ● | ● |
| Опоры | ● | ● | ● | ● |
| Растяжки | ● | ● | ● | ● |
| Тюфяки / маты | ● | ● | — | — |
| Противоосколочные стенки | ● | — | — | — |
Матрицы показывают нормативную логику состава ЗОК, но не заменяют проект. Конкретные материалы, размер ячейки, предварительное натяжение, прогиб, расстояние до объекта, опоры, анкеровка и фундаменты определяются расчётом для конкретной площадки.
Уровень защиты — только исходная рамка. Для конкретного объекта необходимо определить конструктивную схему, расчётные воздействия и безопасные расстояния.
Перейти к проектированию ЗОКВыбор решения
Что определяет конструкцию защиты
Защитная ограждающая конструкция — это инженерное сооружение. Её нельзя корректно подобрать по одной фотографии дрона или только по размеру ячейки сетки.
Проектирование и монтаж ЗОК ↗Геометрия объекта
Высота, пролёты, критические зоны, пожарные проезды, сервисные маршруты и расположение оборудования.
Каркас и основание
Независимая или зависимая схема, несущая способность существующих конструкций, фундаменты и анкеровка.
Безопасное расстояние
Прогиб улавливающей системы и дистанция до защищаемого объекта при расчётном воздействии.
Климатические нагрузки
Ветер, снег, гололёд, температура и сейсмичность площадки на протяжении срока эксплуатации.
Эксплуатация
Пожарная безопасность, доступ к оборудованию, осмотры, ремонтопригодность и замена повреждённых элементов.
Нормативная база
Документы, учитываемые при проектировании
Применимый перечень зависит от назначения и категории объекта, площадки строительства и принятой конструктивной схемы. Ниже — основная открытая нормативная рамка без воспроизведения документов ограниченного распространения.
Документ
Что регулирует
Как применяется
Источник
01СП 542.1325800.2024
Правила проектирования защитных ограждающих конструкций от БПЛА; действует с 26 января 2025 года.
Основной профильный документ для ЗОК
02Федеральный закон № 384-ФЗ
Технический регламент о безопасности зданий и сооружений, включая требования механической безопасности.
Общие требования к безопасности конструкции
03Федеральный закон № 123-ФЗ
Технический регламент о требованиях пожарной безопасности.
Пожарные проезды, эвакуация и материалы
04СП 20.13330.2016
Нагрузки и воздействия на здания и сооружения.
Ветер, снег, гололёд, сейсмические воздействия
05ГОСТ 27751-2014
Надёжность строительных конструкций и оснований.
Коэффициенты надёжности и расчётные ситуации
06Постановление Правительства РФ № 1046 от 03.08.2024
Требования обеспечения безопасности и антитеррористической защищённости объектов ТЭК.
Для объектов топливно-энергетического комплекса
07ПУЭ (7-е издание)
Учитываются при размещении конструкций рядом с электроустановками, токоведущими частями и системами заземления.
Не заменяют расчёт ЗОК и не задают размер ячейки
08ГОСТ Р 59789-2021
Молниезащита зданий, сооружений и промышленных коммуникаций.
Применяется при проектировании молниезащиты ЗОК
09СО 153-34.21.122-2003
Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций.
Дополнительные требования для объектов энергетики
Услуги компании «ТехноБарьер»
От анализа угроз до готового контура защиты
01
Радиоэлектронная защита
Радиоподавление БПЛА
Подбираем конфигурацию оборудования, выполняем поставку, монтаж, пусконаладку и обучение персонала.
Подобрать систему ↗
02
Инженерная защита
Защитные конструкции

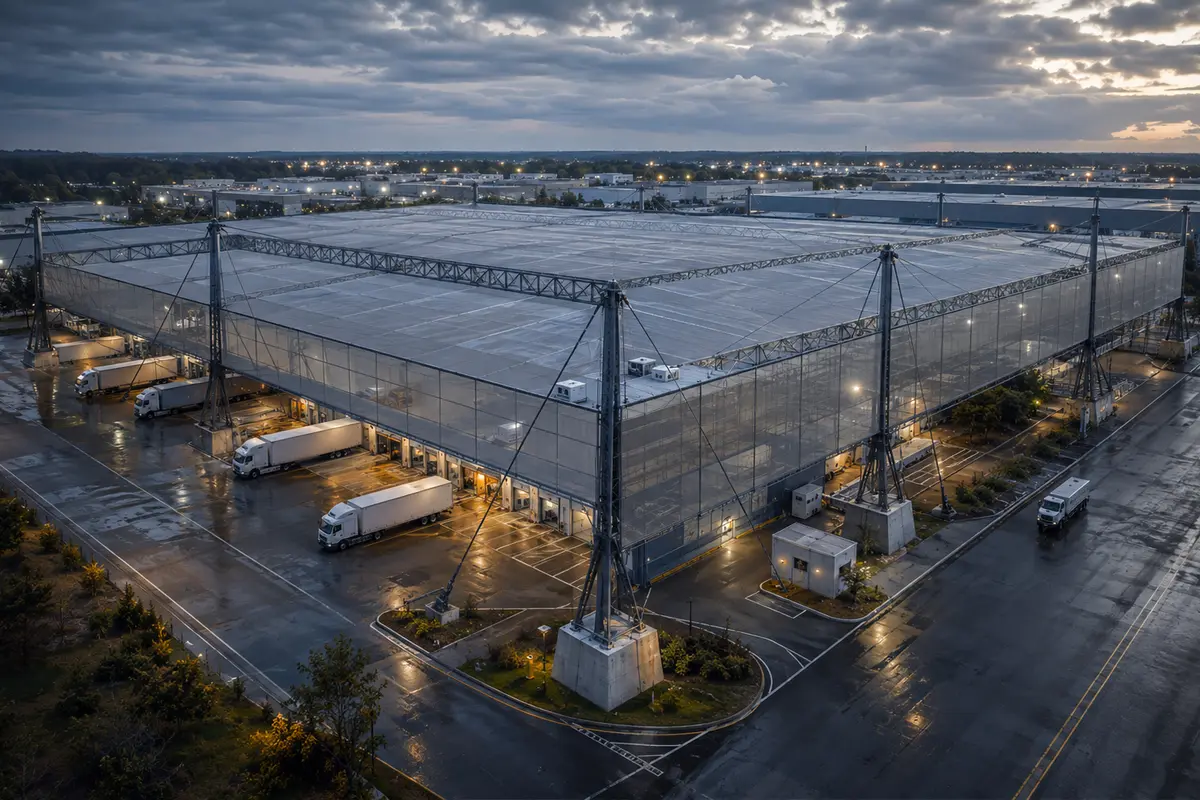

Обследуем объект, рассчитываем, изготавливаем и монтируем сетчатые, тросовые и комбинированные ЗОК.
Смотреть конструкции ↗
03
Инженерная основа
Классификация угроз
Формируем профиль угроз, определяем уровень защиты объекта и исходные параметры для выбора комплекса мер.
Посмотреть классификацию ↗
04
Инженерная услуга
Проектирование ЗОК
Разрабатываем расчётную модель, чертежи, узлы и спецификацию защитной ограждающей конструкции.
Как проектируем ↗Техническая конфигурация и состав работ определяются после анализа исходных данных и особенностей объекта.
Вопросы и ответы
Главное о классификации и выборе защиты
Краткие ответы для технического заказчика до подготовки исходных данных и обследования объекта.
01Можно ли выбрать защитную сетку только по массе БПЛА?+
Нет. Масса и скорость задают лишь часть нагрузки. Проект учитывает сценарий воздействия, возможные осколки, прогиб полотна, расстояние до объекта, каркас, основание, ветер, снег, гололёд и условия эксплуатации.
02Что означает уровень защиты объекта от БПЛА?+
Уровень связывает учитываемый класс БПЛА с составом конструктивных элементов. По СП 542 1-й уровень охватывает малые, лёгкие и средние БПЛА включая осколочный сценарий, а 4-й уровень — только малый БПЛА. Сам по себе уровень защиты объекта не является готовым подбором сетки или каркаса.
03Размер ячейки 40×40 мм гарантирует защиту?+
Сам по себе — нет. Размер ячейки является только одним из параметров улавливающей системы. Несущая способность полотна, узлов и каркаса, деформации и безопасное расстояние должны быть подтверждены расчётом, а при необходимости — испытаниями.
04Заменяет ли механическая защита радиоподавление?+
Эти решения выполняют разные задачи. Радиоподавление воздействует на предусмотренные проектом радиоканалы, а ЗОК создаёт физический рубеж вокруг выбранной зоны. Состав комплекса зависит от профиля угроз и особенностей объекта.
05Какие данные нужны для предварительной оценки?+
План территории, габариты и высота объекта, фотографии, регион размещения, перечень критических зон, сведения об основаниях и требования к доступу для эксплуатации и пожарных подразделений.
Предварительная оценка
